产品描述
通过将光电二极管与经过验证的FEMTO GHz 放大器技术相结合，我们设计了一系列具有优秀性能的新型光接收器。HSPR-X 和 HSA-X-S 提供了高达 2 GHz 的带宽上限。两种型号分别配备了快速的 Si-PIN 或 InGaAs-PIN 光电二极管，覆盖 320 至 1000 nm 和 900 至 1700 nm 的光谱范围。得益于精密的放大器设计，噪声等效功率（NEP）低至 11 pW/√Hz，具有 5 x 10^3 V/A 的跨阻增益。这使得以 GHz 速度测量微瓦范围的光功率成为可能。
自由空间输入（FST）设计为 1.035″-40 螺纹法兰，并配有螺旋式耦合环。这种设计确保了与各种制造商的光学配件的广泛兼容性，例如镜头、管子、光学架系统、光学适配器等。自由空间输入可以通过简单地拧上 PRA 系列的光纤适配器，方便地转换为光纤连接（FC、FSMA）。较大的探测器区域有助于在自由空间应用中进行光学聚焦，并在使用可选的光纤适配器时确保高且稳定的耦合度。对于探测器区域小于 Ø 0.4 mm 的型号，建议有限使用光纤适配器，因为可能会出现耦合损失和不稳定。如果重点是高精度的光纤测量，通常使用固定光纤输入的 FC 型号会得到满意结果。所有 HSA-X-S 和 HSPR-X 光接收器都配备了 UNC 8-32 和 M4 螺纹孔，因此可以方便、稳定地集成到标准杆支架的光学系统中。
产品特征
• Si-PIN 和 InGaAs-PIN 光电二极管
• 波长范围从 320 到 1700 nm
• 宽带宽，从 10 kHz 到 2 GHz
• 转换增益可达4.75 x 10^3 V/W
• 噪声等效功率（NEP）低至11 pW/√Hz
应用
• 光谱学
• 快速脉冲和瞬态测量
• 光学触发
• 示波器和 A/D 转换器的光学前端（O/E 转换器）
产品规格
|
型号 |
HSA-X-S-1G4-SI-FST HSA-X-S-1G4-SI-FC |
HSPR-X-I-1G4-SI-FST HSPR-X-I-1G4-SI-FC |
HSA-X-S-2G-IN-FST HSA-X-S-2G-IN-FC |
HSPR-X-I-2G-IN-FST HSPR-X-I-2G-IN-FC |
|
输出 |
非反相 |
反向 |
非反相 |
反向 |
|
光电二极管 |
Ø 0.4 mm Si-PIN |
Ø 0.4 mm Si-PIN |
Ø 0.1 mm InGaAs-PIN |
Ø 0.1 mm InGaAs-PIN |
|
光谱范围 |
320 – 1000 nm |
320-1000nm |
900 – 1700 nm |
900 – 1700 nm |
|
带宽（−3 dB） |
10 kHz – 1.4 GHz |
10 kHz – 1.4 GHz |
10 kHz – 2 GHz |
10 kHz – 2 GHz |
|
上升/下降时间(10 % - 90 %) |
250ps |
250ps |
180ps |
180ps |
|
跨阻增益（可切换） |
5 x 103 V/A |
5 x 103 V/A 反向 |
5 x 103 V/A |
5 x 103 V/A 反向 |
|
转化增益 |
≤ 2.55 x 103 V/W (@ 760 nm) |
≤ 2.55 x 103 V/W (@ 760 nm) |
≤ 4.75 x 103 V/W (@ 1550 nm) |
≤ 4.75 x 103 V/W (@ 1550 nm) |
|
噪音等效功率 |
32 pW/√Hz (@ 760 nm) |
19 pW/√Hz (@ 760 nm) |
16 pW/√Hz (@ 1550 nm) |
11 pW/√Hz (@ 1550 nm) |
|
输出电压驻波比 |
2.5：1 |
1.4：1 |
2.5：1 |
1.4：1 |
|
输出电压@50Ω |
≤ 1,9 VPP |
≤ 2.0 VPP |
≤ 1,9 VPP |
≤ 2.0 VPP |
|
输出噪声 |
3.6 mVRMS |
2.5 mVRMS |
3.6 mVRMS |
2.5 mVRMS |
输出短路保护。带有螺纹 M4 和 8-32 安装孔，可与标准安装支架配合使用。电源供应：通过 3 针 Lemo® 插座提供 +15

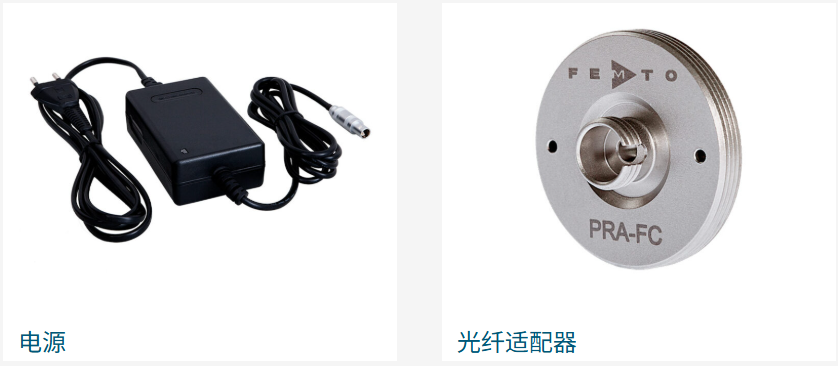

V 电源。设备附带一个配套连接器。可选的电源供应 PS-15 可供选择。欲了解更多信息，请查看数据表或联系销售。

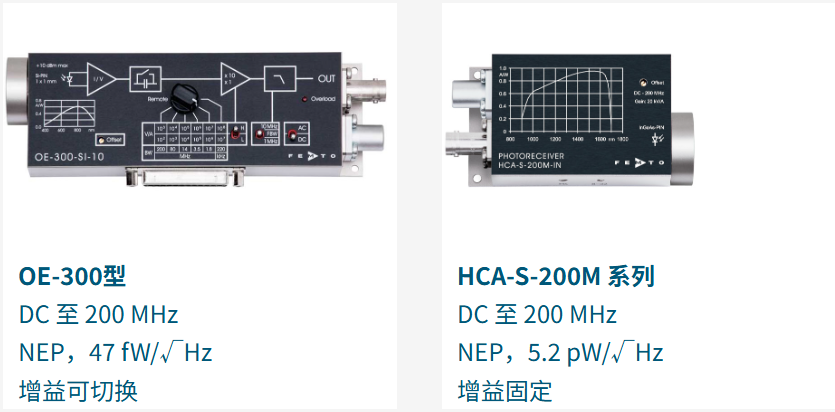

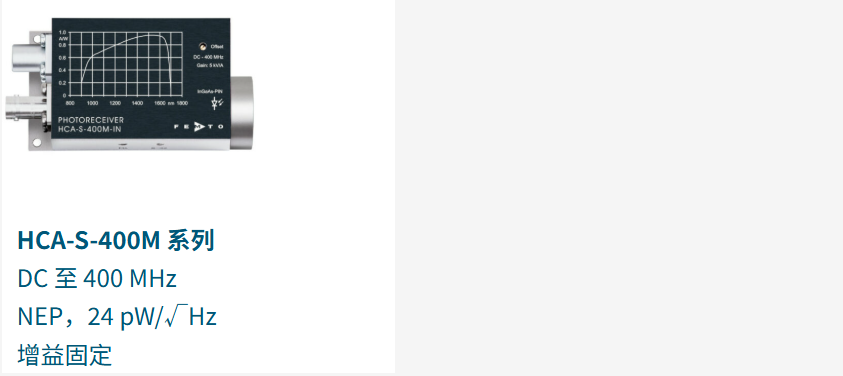

相关产品/配件
