产品描述
高频元件的用户经常会遇到一些问题，包括不必要的振荡、接地屏蔽不良、非线性、增益峰值和放大器设计不当导致的带宽降低。FEMTO高频放大器——HCA系列旨在消除此类不必要的问题，其对信号源参数和输入布线不敏感，在规格范围内精确地运行。即使对于 2 nF（对于 HCA-1M-1M-C）的源电容，也不会出现增益峰值、振荡或显著的带宽降低。为了实现高度的灵活性，FEMTO的HCA系列放大器通过两个微调电位器提供精确的偏移和偏置控制。宽范围的可调输入失调电流补偿可保持完整的动态，即使对于具有大直流分量的信号也是如此。使用多圈偏置微调电位器，可以在 -12 至 +12 V 的范围内精确调节偏置输出端的电压。
产品特征
• 输入噪声低至 270 fA/√Hz
• 带宽高达 400 MHz
• 增益高达 106 V/A 的跨阻放大器
• 平坦的频率响应
• 稳定且可调的偏置电压输出，用于偏置外部光电二极管
• EMI屏蔽外壳
应用
• 用于电流测量的电流-电压转换器
• 使用大面积光电二极管进行快速检测
• 光谱学
• 使用PMT和光电二极管进行光检测
• 电离检测器
• 热释电探测器和压电探测器
产品规格
|
型号 |
-3dB 带宽 (DC...) |
噪声电流 |
跨阻 (增益) |
上升/下降时间 |
源电容 |
|
HCA-1M-1M |
1 MHz |
270 fA/√Hz |
1 x 106V/A |
350 ns |
≤ 50 pF |
|
HCA-1M-1M-C |
1 MHz |
3.5 pA/√Hz |
1 x 106V/A |
350 ns |
≤ 2 nF |
|
HCA-2M-1M |
2 MHz |
340 fA/√Hz |
1 x 106V/A |
180 ns |
≤ 25 pF |
|
HCA-2M-1M-C |
2 MHz |
3.5 pA/√Hz |
1 x 106V/A |
180 ns |
≤ 1 nF |
|
HCA-4M-500K |
4 MHz |
490 fA/√Hz |
5 x 105V/A |
90 ns |
≤ 15 pF |
|
HCA-4M-500K-C |
4 MHz |
3.5 pA/√Hz |
5 x 105V/A |
90 ns |
≤ 500 pF |
|
HCA-10M-100K |
10 MHz |
1.1 pA/√Hz |
1 x 105V/A |
35 ns |
≤ 15 pF |
|
HCA-10M-100K-C |
10 MHz |
3.5 pA/√Hz |
1 x 105V/A |
35 ns |
≤ 150 pF |
|
HCA-20M-100K-C |
20 MHz |
3.5 pA/√Hz |
1 x 105V/A |
18 ns |
≤ 50 pF |
|
HCA-40M-100K-C |
40 MHz |
3.7 pA/√Hz |
1 x 105V/A |
10 ns |
≤ 30 pF |
|
HCA-100M-50K-C |
100 MHz |
3.8 pA/√Hz |
5 x 104V/A |
3.5 ns |
≤ 20 pF* |
|
HCA-200M-20K-C |
200 MHz |
4.9 pA/√Hz |
2 x 104V/A |
1.9 ns |
≤ 8 pF* |
|
HCA-400M-5K-C |
400 MHz |
21 pA/√Hz |
5 x 103V/A |
1 ns |
≤ 10 pF* |
输出电压 ±1.5 V，@ 50 Ω负载。偏移量可通过微调电位器调节。输出短路保护。可调偏置输出 （-12 V ... +12 V），用于偏置光电探测器。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息，请查看数据表。注意：上面列出的检测器上限值电容意味着在此值之前，可以保证指定的 3dB 带宽 （±15%）。更大的电容也是可能的，但会略微影响带宽和频率响应。* 对于型号 HCA-100M-50K-C、HCA-200M-20K-C 和 HCA-400M-5K-C，如果源电容达到上述源电容上限值，带宽可能会降低至标称值的 25%。特别是对于这些型号，输入端的短电缆和低电容源的使用显得重要。欲了解更多信息，请查看数据表或联系销售。

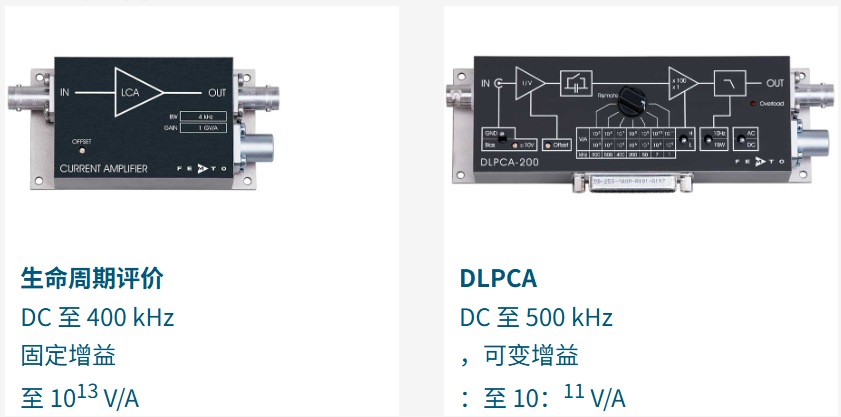

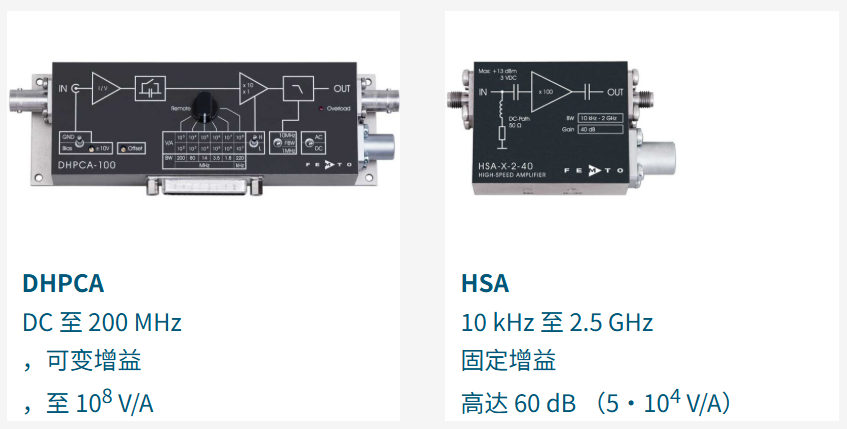

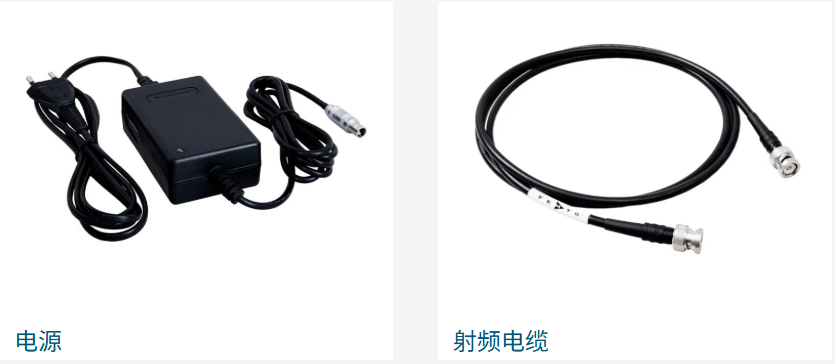

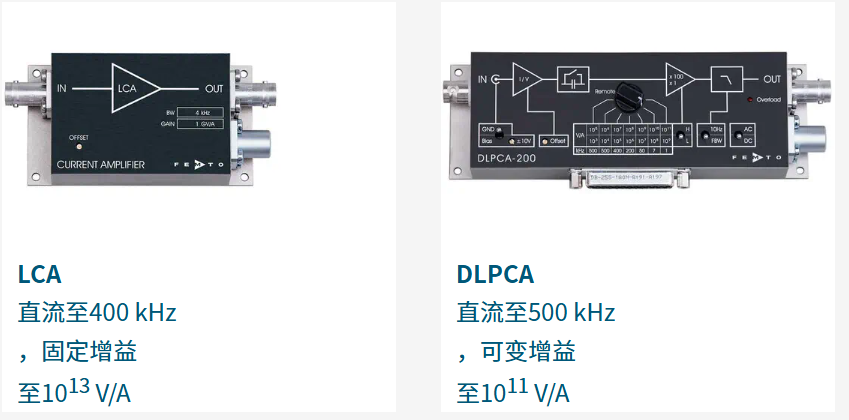

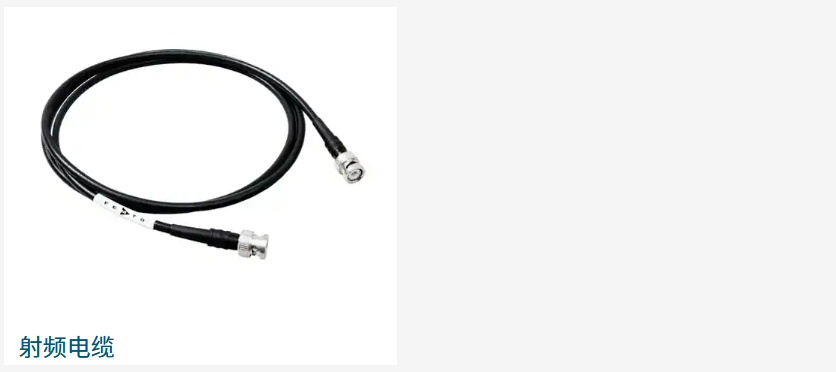

相关产品/附件
