产品描述

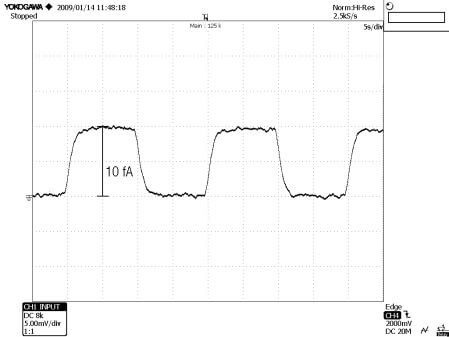

可变增益亚飞安跨阻放大器 DDPCA-300 是 FEMTO 广泛的低噪声放大器的成员之一。其优秀的设计可实现低至 0.2 fA/√Hz 和 0.4 fA 峰峰值的输入噪声值。增益可以在 104 至 10 13 V/A 范围内手动或通过远程接口进行设置。因此，该放大器覆盖了超过240 dB的大动态范围，只需切换增益范围即可测量从亚飞安到毫安的电流。紧凑的外壳经过优化，可在靠近信号源的地方使用，避免因电缆过长而引起的信号扰动或噪声拾取。集成了各种滤波器，使放大器带宽适应不同的信号条件。因此，通过为特定应用选择适当的滤波器设置，可以优化信噪比和测量速度。即使在高增益设置下，测量速度也足以实时测量飞秒安培电流，无需外部平均或较长的测试周期。（可见下图1）

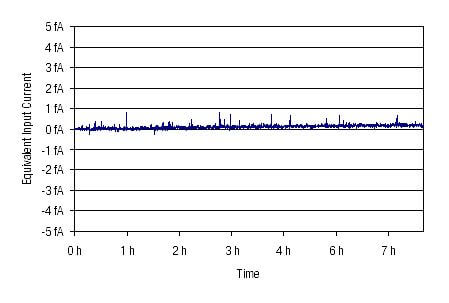

在飞安级时，漂移和失调电流很容易导致测量误差和基线偏移。DDPCA-300 跨阻放大器的设计经过优化，具有长期稳定性和低漂移。下图2显示了放大器在7小时以上的时间内测得的低于0.5 fA的基线漂移。在不可避免的（例如与温度相关的）偏移的情况下，提供了一个微调电位器，用于消除不需要的失调电流和基线归零。
DDPCA-300 具有高灵敏度，可用于低电流应用，例如高电阻半导体（例如 MOS 或 JFET）或量子点器件的表征。放大器输入端直接提供可调电压，用于偏置被测器件 （DUT）。在 ±10 V 范围内手动或通过远程接口更改偏置电压，可以在光谱测量中表征不同偏置电压的 DUT。对于不需要偏置电压的应用，如粒子物理学中的光电流测量或光束监测，可以很容易地禁用偏置电压。
产品特征
• 0.4 fA峰峰值噪声
• 跨阻放大器，增益从104到1013 V/A
• 240 dB动态范围，用于 sub-fA 至 mA 测量
• 用于 DUT 偏置的输入电压可调
• 紧凑的外壳，可在靠近信号源的地方使用
• 手动和远程控制
应用
• 用于电流测量的电流-电压转换器
• 光电和电离检测器放大器
• MOS 和 JFET 结构的 I/V 特性
• 低电流的直流测量
• 量子和生物技术实验
• 光谱学
• 高电阻测量
• 易于使用的FEMTO放大器附加到现有的数字电压表或A/D转换器
产品规格
|
型号 |
DDPCA-300 |
|||||||||
|
跨阻 [V/A] |
104 |
105 |
106 |
107 |
108 |
109 |
1010 |
1011 |
1012 |
1013 |
|
带宽* （-3 dB） [Hz] |
400 |
400 |
400 |
400 |
150 |
150 |
20 |
20 |
1 |
1 |
|
上升时间* （10 % - 90 %） [ms] |
0.8 |
0.8 |
0.8 |
0.8 |
2.3 |
2.3 |
17 |
17 |
350 |
350 |
|
集成输入噪声* （峰峰值） |
7 nA |
7 nA |
70 pA |
70 pA |
1,2 pA |
1,2 pA |
50 fA |
50 fA |
2 fA |
2 fA |
|
频谱输入噪声密度[/√Hz] |
45 pA |
45 pA |
0.5 pA |
0.5 pA |
15 fA |
15 fA |
1.3 fA |
1.3 fA |
0.2 fA |
0.2 fA |
|
精度性能 |
±1 % |
|||||||||
|
可调低通滤波器 |
3 种设置：全带宽、0.7 Hz 和 0.1 Hz |
|||||||||
|
输出 |
±10 V，±30 mA |
|||||||||
|
偏置电压 |
±10 V，≤ 10 mA，连接到放大器输入，可通过微调电位器或远程控制电压调节 |
|||||||||
|
电源 |
±15 V，+70 mA / -15 mA（典型值），推荐±150 mA |
|||||||||
|
控制界面 |
4路光隔离数字输入，TTL/CMOS兼容，模拟偏置控制电压输入 |
|||||||||
|
尺寸重量规格 |
170 x 60 x 45 毫米（长 x 宽 x 高），重量 320 克（0.74 磅） |
|||||||||
* 上表所示的带宽、上升时间和积分输入噪声值是在将低通滤波器设置为全带宽的情况下实现的。通过将低通滤波器设置为0.7 Hz或0.1 Hz，可以实现更低的峰峰值噪声值。在增益设置10、12和10、13 V/A下，低通滤波器设置为0.1 Hz时，峰值噪声≥0.4 fA。
偏移量可通过微调电位器调节。通过LED和数字控制输出进行过载指示。输入可防止 ±2 kV 瞬变。输出短路保护。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息，请查看数据表或联系销售。

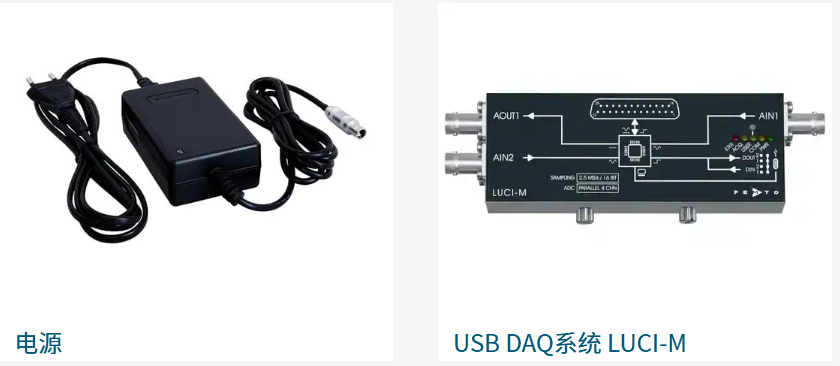

相关产品/附件
