产品描述
DHPCA-100 可变增益跨阻放大器是需要在高达 200 MHz 的带宽下将小电流转换为可用电压的应用的合适选择。它适合高达 200 MHz 的直流和交流测量、低至 ns 区域的时间分辨测量，以及作为快速光电探测器信号的前置放大器。
DHPCA-100 提供许多功能，包括 102 至 108 V/A 的可变增益、可切换的 AC/DC 耦合、用于基线校正的可调偏置、用于快速光电二极管的可调偏置电压、可切换的 10 MHz 和 1 MHz 低通滤波器以及手动和远程控制功能。凭借其坚固而紧凑的 EMI 屏蔽外壳，DHPCA-100 是适用于各种应用的合适通用高速放大器。
DHPCA-100 提供增益和带宽的优秀组合。在103 V/A的增益设置下，它提供了200 MHz的3 dB带宽，即使在108 V/A的高增益设置下，截止频率上限仍然是出色的220 kHz。对于不需要全带宽的应用，该装置具有可切换的 10 MHz 和 1 MHz 低通滤波器，可以降低宽带噪声。
产品特征:
• 跨阻放大器，增益范围为102至108 V/A
• 带宽高达 200 MHz
• 上升时间低至 1.8 ns
• 内部信号滤波器
• 可调偏置电压
• 手动和远程控制
应用
• 用于电流测量的电流-电压转换器
• 光电探测器放大器
• 快速电离检测
• 光谱学
• 用于示波器、A/D 转换器和射频锁相放大器的前置放大器
产品规格
|
型号 |
DHPCA-100型 |
|||||||||||
|
跨阻 [V/A] |
低噪声 |
高速 |
||||||||||
|
带宽* （-3 dB） [Hz] |
102 |
103 |
104 |
105 |
106 |
107 |
103 |
104 |
105 |
106 |
107 |
108 |
|
上升时间* （10 % - 90 %） [ms] |
200 |
80 |
14 |
3.5 |
1.8 |
0.22 |
175 |
80 |
14 |
3.5 |
1.8 |
0.22 |
|
集成输入噪声* （峰峰值） |
1.8 ns |
4.4 ns |
25 ns |
0.1 µs |
0.2 µs |
1.6 µs |
2.0 ns |
4.4 ns |
25 ns |
0.1 µs |
0.2 µs |
1.6 µs |
|
频谱输入噪声密度[/√Hz] |
180 pA |
11 pA |
1.8 pA |
480 fA |
140 fA |
45 fA |
155 pA |
5.8 pA |
1.5 pA |
440 fA |
140 fA |
45 fA |
|
精度性能 |
增益 ±1 % |
|||||||||||
|
可调低通滤波器 |
可切换至 1 MHz、10 MHz 或全带宽 |
|||||||||||
|
输出 |
±1 V @ 50 Ω |
|||||||||||
|
偏置电压 |
±10 V，≤ 22 mA，连接 BNC 屏蔽，可切换至 GND |
|||||||||||
|
电源 |
±15 V，+110 mA / -90 mA（典型值），推荐±200 mA |
|||||||||||
|
控制界面 |
光电隔离数字输入，TTL/CMOS兼容，模拟失调控制电压输入 |
|||||||||||
|
尺寸重量规格 |
170 x 60 x 45 毫米（长 x 宽 x 高），重量 320 克（0.74 磅） |
|||||||||||
失调可通过电位计或外部控制电压进行调节。LED 过载指示。输入保护，可防止 ±3
kV 瞬变。输出短路保护。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息，请查看数据表或联系销售。

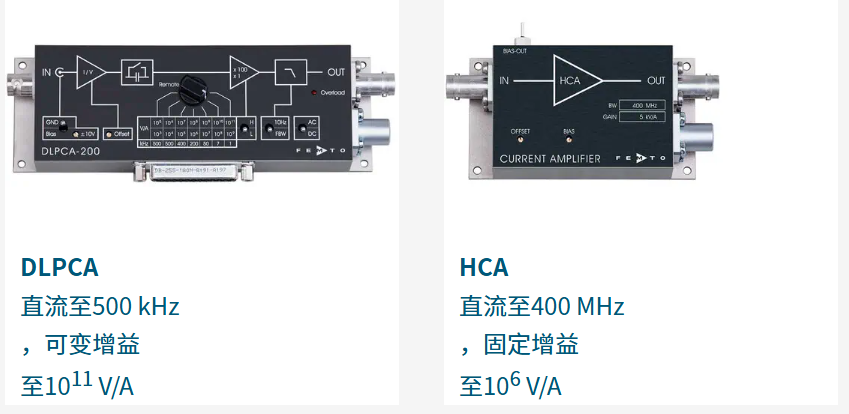

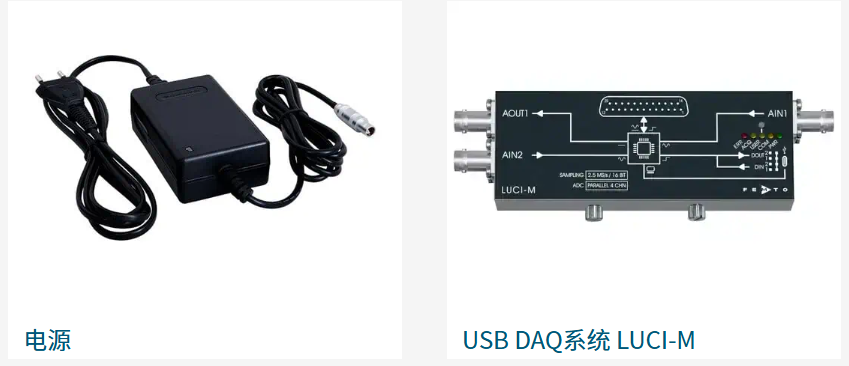

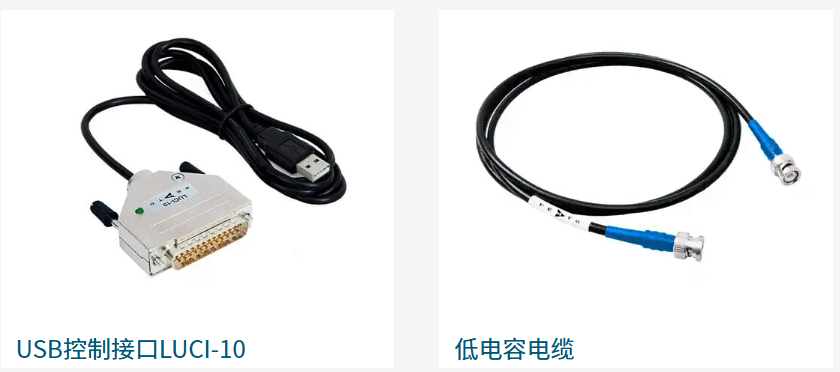

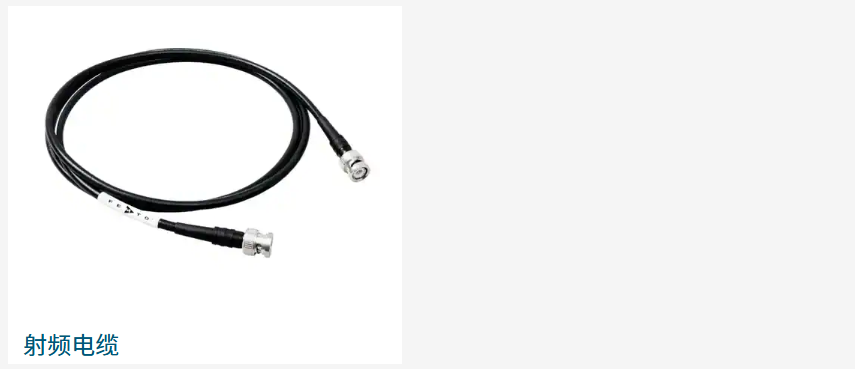

相关产品/配件
