产品描述
HCA-S-400M 系列光电接收器将高速光电二极管与 FEMTO HCA 电流放大器技术结合在一起。HCA-S-400M 提供高速硅（Si）或 InGaAs 光电二极管，分别覆盖 320 到 1000 nm 和 900 到 1700 nm 的光谱范围。放大器的转换阻抗为 5 x 10^3 V/A，导致 InGaAs 型号在 1550 nm 时的转换增益为 ≤ 4.8 x 10^3 V/W，而硅光电二极管型号在 800 nm 时的转换增益为 ≤ 2.7 x 10^3 V/W。复杂的 DC 耦合多级放大器设计允许从 DC 到带宽 400 MHz 的测量，相应的上升时间为 ≥ 1 ns。由于低噪声设计，微瓦范围内的光信号可以被检测到而无需进一步平均。提供不同的自由空间或光纤输入型号。

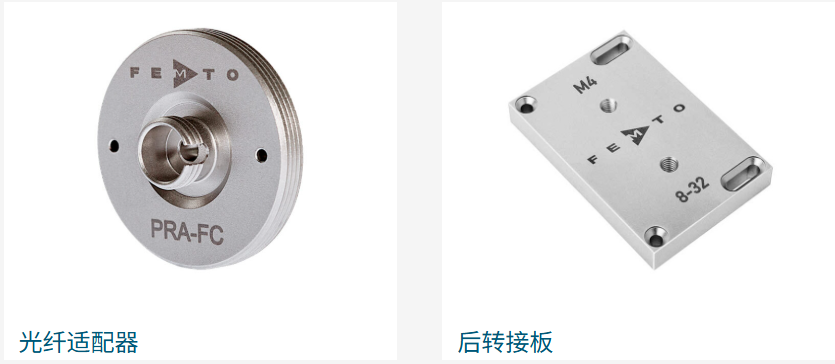

自由空间输入（FST）设计为 1.035″-40 螺纹法兰，配有螺旋式联接环。这使得它能够与各种制造商的光学配件（如透镜、管道、光学支架、光学适配器等）广泛兼容。通过简单拧上 PRA 系列的光纤适配器，自由空间输入可以轻松转换为光纤连接（FC、FSMA）。相对较大的探测器面积有助于自由空间应用中的光学聚焦，并确保在使用可选的光纤适配器时具有高效且稳定的耦合度。对于探测器面积小于 Ø 0.4 mm 的型号，光纤适配器的使用仅建议在有限范围内，因为可能会出现耦合损耗和不稳定性。如果重点是高精度光纤测量，使用固定光纤输入的 FC 型号通常能获得满意结果。所有 HCA-S 光电接收器都配备了 UNC 8-32 和 M4 螺纹孔，因此可以方便且稳定地集成到标准支架上的光学系统中。可选的适配器板 PRA-PAP 提供了更多的安装选项。
产品特征
• Si-PIN 和 InGaAs-PIN 光电二极管
• 波长范围从 320 到 1700 nm
• 带宽从 DC 到 400 MHz
• 上升时间 1 ns
• 转换增益 ≤ 4.8 x 10^3 V/W
• 自由空间或光纤输入
应用
• 光谱学
• 快速脉冲和瞬态测量
• 光学触发
• 数字光纤系统测试
• 示波器和 A/D 转换器的光学前端
产品规格
|
型号 |
HCA-S-400M-SI-FST HCA-S-400M-SI-FC |
HCA-S-400M-IN-FST HCA-S-400M-IN-FC |
|
光电二极管 |
0.8 mm Ø Si-PIN |
0.3 mm Ø InGaAs-PIN(FST型号) 集成球形透镜（FC型号） |
|
光谱范围 |
320 – 1000 nm |
900 – 1700 nm |
|
带宽（−3 dB） |
DC – 400MHz |
DC – 400 MHz |
|
上升/下降时间(10 % - 90 %) |
1 ns |
1 ns |
|
跨阻增益（可切换） |
5 x 103 V/A |
5 x 103 V/A |
|
转化增益 |
≤ 2.7 x 103 V/W (@ 800 nm) |
≤ 4.8 x 103 V/W (@ 1550 nm) |
|
噪音等效功率 |
40 pW/√Hz (@ 800 nm) |
24 pW/√Hz (@ 1550 nm) |
输出电压
±1.0 V（线性操作时 @ 50 Ω 负载）。偏置电压可通过电位器调整。输出具有短路保护。带有自由空间输入的光电接收器配备有螺纹 M4 和 8-32 安装孔，适用于标准安装支架。电源供应为 ±15 V，通过 3 针 Lemo® 插座连接。设备附带一个配套连接器。可选的电源供应 PS-15 可供选择。有关更多信息，请查看数据表或联系销售。
