产品描述
OE-300光电接收器由高品质光电二极管和高端可变增益跨阻放大器组成。其低噪声性能（NEP）优秀，为宽带光电接收器特别是在高增益和中等增益设置下树立了标杆。相对较大的探测器尺寸使光学对准变得容易，并且在使用Si型号与可选的光纤适配器PRA-FC/SMA时，确保了高耦合效率。从102到108 V/A（按十倍增益递增）的可调增益使得在从纳瓦特到10毫瓦的光功率范围内进行精确可靠的测量成为可能。配备许多附加功能，如可切换低通滤波器、偏置调整、可切换AC/DC耦合以及通过PC进行手动和光隔离远程控制的能力，使OE-300成为其类别中通用的宽带光电接收器。

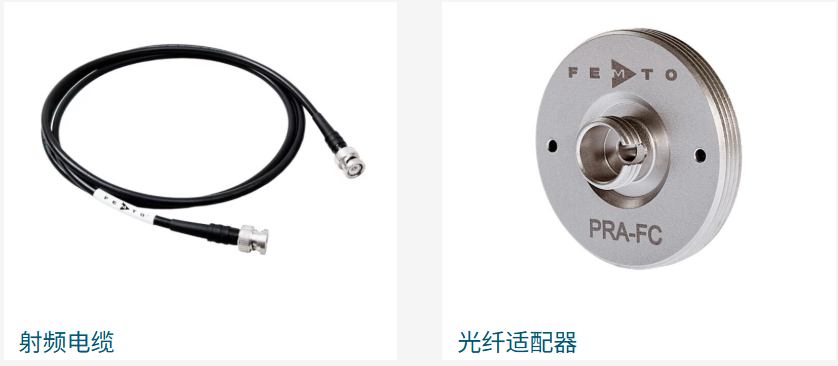

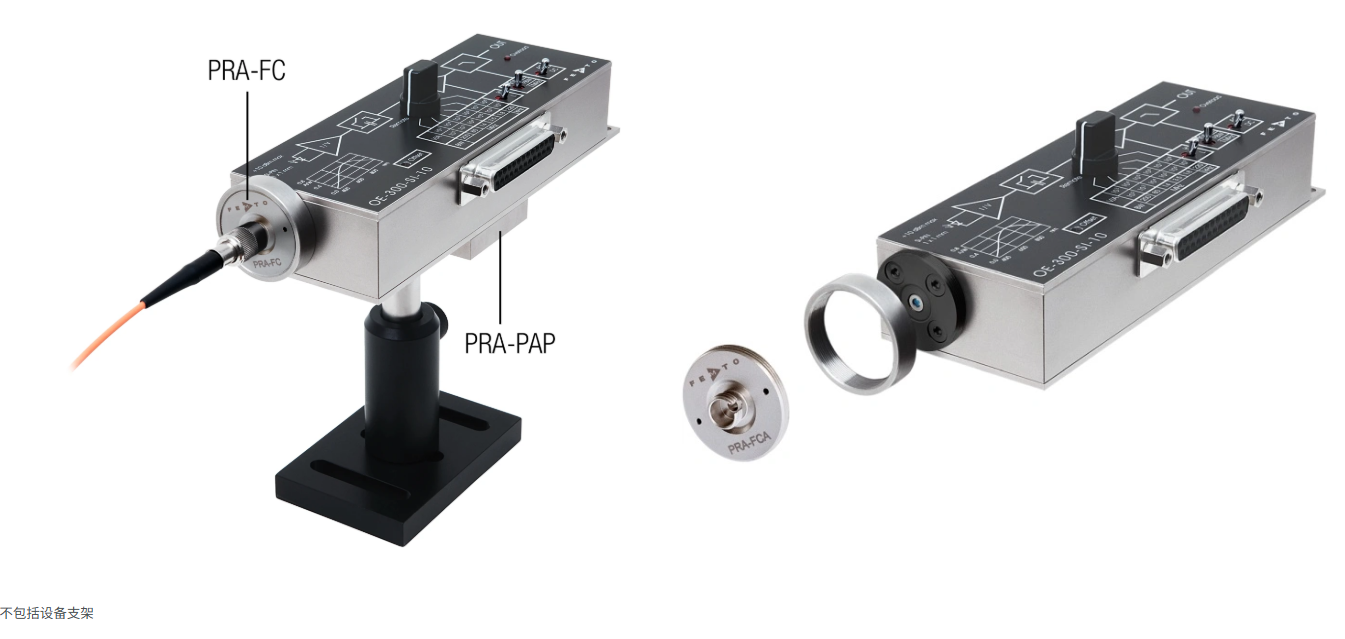

Si型号的光电接收器配备了工厂安装的光学自由空间输入（FST），该输入设计为1.035″-40螺纹法兰，带有螺旋式耦合环。它与各种制造商的光学配件（如透镜、管子、笼式系统、光学适配器等）具有广泛的兼容性。自由空间输入可以通过简单地旋紧PRA系列的光纤适配器来转换为光纤连接（FC, FSMA）。对于InGaAs型号，可以选择固定光纤输入（FC）型号以进行高精度光纤测量，或选择自由空间输入型号。对于探测器面积小于Ø 0.4 mm的型号，仅在有限的情况下推荐使用光纤适配器，因为可能会出现耦合损失和不稳定性。如果重点是高精度光纤测量，通常使用固定光纤输入的FC型号会获得满意结果。

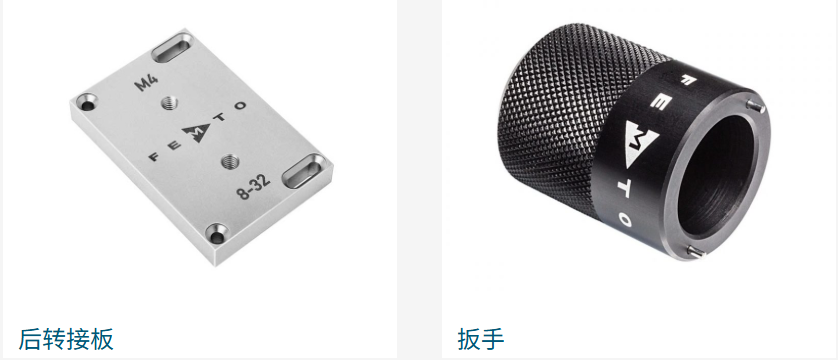

所有OE-300型号均可通过可选的光杆适配器PRA-PAP轻松安装到标准的M4和8-32 UNC螺纹光学杆支架上。
产品特征
• 可调跨阻增益：从 10² 到 10⁸ V/A
• 宽带宽：高达 200 MHz
• 多种型号：硅和InGaAs型号覆盖 320 到 1700 nm 波长范围
• 高动态输入范围：高达 10 mW 光功率
• 大光学探测器尺寸：高达 3 mm 直径
• 低噪声：噪声等效功率（NEP）低至 47 fW/√Hz
• 可切换低通滤波器：用于弱宽带噪声
• 光纤和自由空间输入
• 1.035″-40 螺纹自由空间输入：兼容许多光学标准配件
• 完全手动和远程控制能力
应用
• 通用低噪声光电接收器（O/E 转换器），适用于MHz范围
• 时间分辨光脉冲和功率测量
• 激光强度噪声测量（RIN）
• 示波器、频谱分析仪、A/D 转换器和射频锁相放大器的光学前端
产品规格
|
型号 |
OE-300-SI-10-FST |
OE-300-SI-30-FST |
OE-300-IN-01-FC |
OE-300-IN-03-FST |
|
探测器类型 |
Si-PIN |
Si-PIN |
InGaAs-PIN |
InGaAs-PIN |
|
探测器尺寸[mm] |
1.0 x 1.0 |
Ø 3.0 |
Ø 0.08 |
Ø 0,3 |
|
光谱范围[mm] |
400 – 1000 |
320 – 1000 |
900-1700 |
800-1700 |
|
噪音等效功率（依赖于增益设置）[/√Hz] |
76 fW – 322 pW |
81 fW – 325 pW |
47 fW – 180 pW |
52 fW – 192 pW |
以下特性适用于所有型号
|
性能范围 |
低噪声 |
高速 |
||||||||||
|
增益设置 [V/A] (跨阻增益) |
102 |
103 |
104 |
105 |
106 |
107 |
103 |
104 |
105 |
106 |
107 |
108 |
|
带宽（-3dB）[kHz] |
200 (100)1 |
80 (60)1 |
14 |
3.5 |
1.8 |
0.22 |
175 (100)1 |
80 (60)1 |
14 |
3.5 |
1.8 |
0.22 |
|
精度性能 |
±1%（跨阻） |
|||||||||||
|
低通滤波器 |
可切换至1MHz和10MHz |
|||||||||||
|
输出 |
±1 V（在50 Ω负载下），用于线性放大 |
|||||||||||
|
电源要求 |
推荐±15 V, +150 mA/−100 mA typ., ±200 mA |
|||||||||||
|
控制界面 |
5个光隔离数字输入，TTL/CMOS兼容，模拟偏移控制电压输入 |
|||||||||||
|
设备尺寸 |
170 x 60 x 45 mm (长 x 宽 x 高), 重 320 g (0.74 磅) |
|||||||||||
1) 型号 OE-300-SI-30

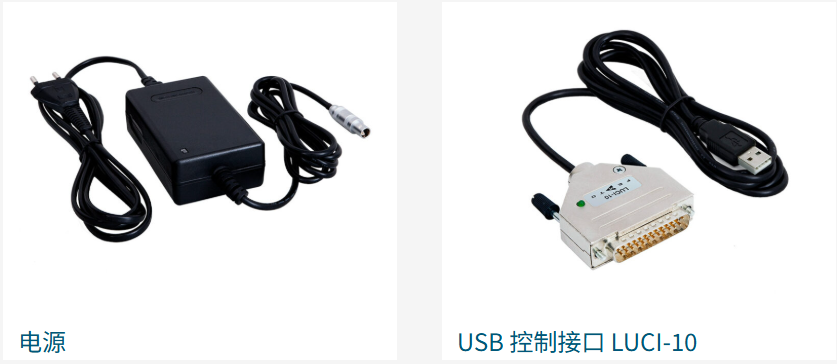

偏置可通过微调电位器或外部控制电压进行调整。LED 过载指示。输出短路保护。通过 3 针 Lemo® 插座供电。设备附带一个配对连接器。可选的电源 PS-15 可用。欲了解更多信息，请查看数据表或联系销售。
