产品描述
通过结合光电二极管和 FEMTO LCA 电流放大器技术，我们设计了一系列具有优秀性能的新型光电接收器。LCA-S-400K 提供大面积 Si 或 InGaAs 光电二极管，分别覆盖 320 到 1060 nm 和 900 到 1700 nm 的光谱范围。放大器的转换阻抗为107 V/A，在 1550 nm 时，InGaAs 型号的转换增益为≤ 9.5 x 106 V/W。由于转换阻抗放大器的低噪声特性，噪声等效功率（NEP）低至 75 fW/√Hz。这使得在不需要额外措施（如平均处理等）的情况下，也能检测到 100 pW 范围内的光信号，并且拥有 400 kHz 的带宽。

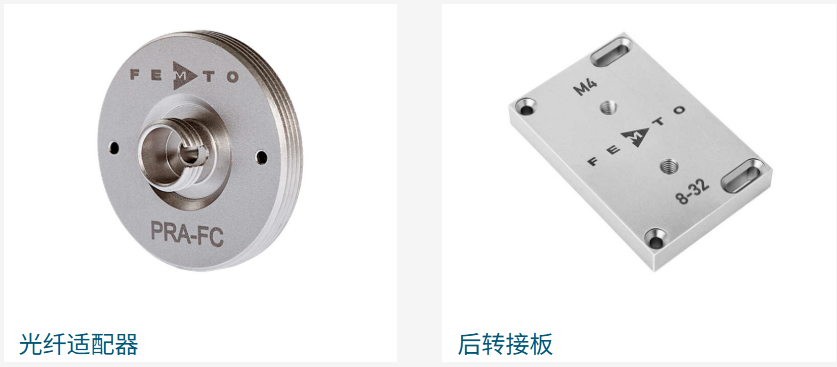

自由空间输入（FST）设计为 1.035″-40 螺纹法兰，配有螺旋式联接环。这使得它能够与各种制造商的光学配件（如透镜、管道、光学支架、光学适配器等）广泛兼容。通过简单拧上 PRA 系列的光纤适配器，自由空间输入可以轻松转换为光纤连接（FC、FSMA）。相对较大的探测器面积有助于自由空间应用中的光学聚焦，并确保在使用可选的光纤适配器时具有高效且稳定的耦合度。所有 LCA-S 光电接收器都配备了 UNC 8-32 和 M4 螺纹孔，因此可以方便且稳定地集成到标准支架上的光学系统中。可选的适配器板 PRA-PAP 提供了更多的安装选项。
产品特征
• Si-PIN 和 InGaAs-PIN 光电二极管
• 波长范围从 320 到 1700 nm
• 带宽从 DC 到 400 kHz
• 转换阻抗增益 10^7 V/A
• 噪声等效功率（NEP）≥ 75 fW/√Hz
应用
• 光谱学
• 通用光电测量
• 示波器、A/D 转换器和锁相放大器的光学前端
产品规格
|
型号 |
LCA-S-400K-SI-FST |
LCA-S-400K-IN-FST |
|
光电二极管 |
3.0 mm Ø Si-PIN |
0.5 mm Ø InGaAs-PIN |
|
光谱范围 |
320 – 1060 nm |
900 – 1700 nm |
|
带宽（−3 dB） |
DC – 400 kHz |
DC – 400 kHz |
|
上升/下降时间(10 % - 90 %) |
900 ns |
1μs |
|
跨阻增益（可切换） |
1 x 107 V/A |
1 x 107 V/A |
|
转化增益 |
≤ 5.9 x 106 V/W (@ 920 nm) |
≤ 9.5 x 106 V/W (@ 1550 nm) |
|
噪音等效功率 |
120 fW/√Hz (@ 920 nm) |
75 fW/√Hz (@ 1550 nm) |
输出电压

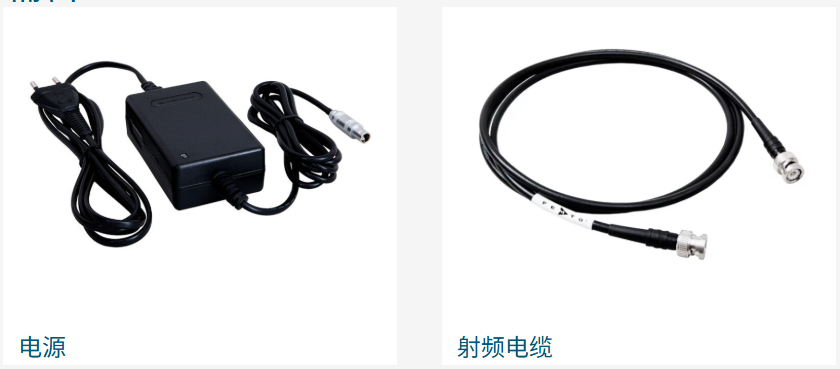

±10 V 上限值（@ 1 MΩ 负载）。偏置电压可通过微调电位器调整。输出具有短路保护。螺纹 M4 和 8-32 安装孔，适用于标准安装支架。电源供应为 ±15 V，通过 3 针 Lemo® 插座连接。设备附带一个配套连接器。可选的电源供应 PS-15 可供选择。有关更多信息，请查看数据表或联系销售。
