产品描述
OE-200系列可调增益光电探测器设计用于需要快速和精确测量微小光信号的各种应用。通过将低噪声跨阻放大器与硅或InGaAs光电二极管结合，该系列覆盖了从190 nm到1700 nm的广泛波长范围。集成的放大器提供了从 103 至 1011 V/W 的可调增益，从而允许在大约100 fW到2 mW的光输入功率范围内进行测量。其高灵敏度是通过低噪声设计实现的，噪声等效功率（NEP）低至6 fW/√Hz。许多附加功能，如可切换信号滤波器、偏移调节以及通过PC的手动和光隔离远程控制，使OE-200成为其类别中具有多功能性的光电探测器。
除了其高灵敏度外，OE-200还提供快速的信号响应。其可达带宽为500 kHz，适合时间分辨测量，信号上升时间低至700 ns。工业过程控制、自动化测量系统和快速光电子控制环路只是OE-200实现快速光学前端所能带来的众多应用之一。
OE-200的高精度和低漂移确保即使在高增益设置下也能进行可重复和一致的测量。所有带有光纤输入的型号均配备光学校准，以确保可靠和准确的结果。因此，OE-200还可以作为精确且快速的光功率计，具有高达500 kHz的带宽和高达100 dB的宽动态范围。

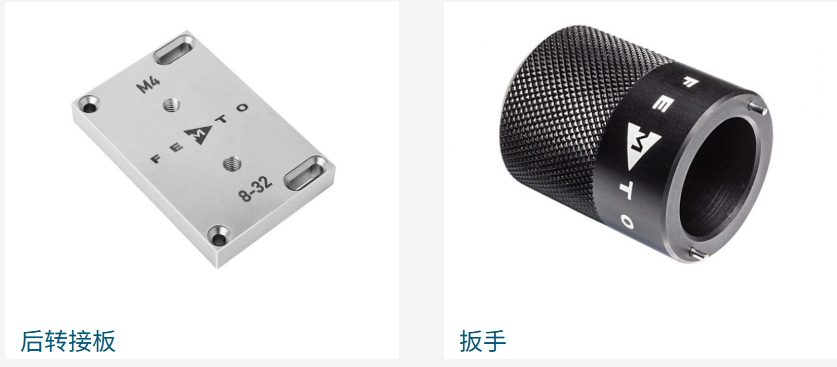

自由空间输入（FST）设计为1.035″-40螺纹法兰，带有螺旋连接环。这使得它可以广泛兼容来自各种制造商的光学配件，如透镜、管道、光学夹具系统、光学适配器等。自由空间输入可以通过简单地拧上PRA系列的光纤适配器轻松转换为光纤连接（FC、FSMA）。相对较大的探测器区域有助于在自由空间应用中进行光学聚焦，并在使用可选的光纤适配器时确保高且稳定的耦合度。对于探测器面积小于Ø 0.4 mm的型号，使用光纤适配器的建议程度有限，因为可能会发生耦合损失和不稳定性。如果重点是高精度的光纤测量，使用具有固定光纤输入的FC型号通常会获得满意结果。所有OE-200光电探测器都配备了UNC 8-32和M4螺纹孔，因此可以方便而稳定地集成到标准杆支架上的光学系统中。可选的适配器板PRA-PAP提供了更多的安装选项。
产品特征
• 可调转换增益：从 10^3 到 10^11 V/W
• 工作范围：从 fW（飞瓦）到 mW（毫瓦）
• 光谱范围：从 190 到 1700 nm
• 噪声等效功率 (NEP)：低至 6 fW/√Hz
• 带宽：高达 500 kHz
• 上升时间：低至 700 ns
• 输入类型：光纤输入或自由空间输入
• 光纤型号的校准：所有光纤型号均可校准
• 手动和远程控制：支持手动操作和远程控制
应用
• 通用实验室光电探测器
• 光纤对准系统
• 快速功率监测
• 激光二极管与光纤耦合测试
• 10个数量级的线性测量
• 光通信系统的校准
• 时间分辨脉冲和功率测量
• 工业控制和对准系统
产品规格
|
型号 |
OE-200-SI-FST OE-200-SI-FC |
OE-200-UV-FST OE-200-UV-FC |
OE-200-IN1-FST OE-200-IN1-FC |
OE-200-IN2-FST OE-200-IN2-FC |
|
探测器类型 |
Si-PIN |
Si-PIN |
InGaAs-PIN |
InGaAs-PIN |
|
探测器尺寸[mm] |
Ø 1.2 |
1.1 x 1.1 |
Ø 0,3 (FC: Ø 0,08) |
Ø 0,3 (FC: Ø 0,08) |
|
光谱范围[mm] |
320 – 1060 |
190 – 1000 |
900-1700 |
900-1700 |
|
校准波长[nm] |
850 |
850 |
1310 |
1550 |
|
噪音等效功率（依赖于增益设置）[/√Hz] |
8 fW – 33 pW |
17 fW – 60 pW |
7 fW – 22 pW |
6 fW – 22 pW |
|
有效工作范围 |
typ. 100 fW – 2 mW |
typ. 200 fW – 2 mW |
typ. 100 fW – 2 mW |
typ. 100 fW – 2 mW |
以下特性适用于所有型号
|
性能范围 |
低噪声 |
高速 |
||||||||||||
|
转换增益[V/W] |
103 |
104 |
105 |
106 |
107 |
108 |
109 |
105 |
106 |
107 |
108 |
109 |
1010 |
1011 |
|
带宽（-3dB）[kHz] |
500 |
500 |
400 |
200 |
50 |
7 |
1.1 |
500 |
500 |
400 |
200 |
50 |
7 |
1.1 |
|
上升时间（10%-90%） |
700ns |
700ns |
900ns |
1.8μs |
7μs |
50μs |
300μs |
700ns |
700ns |
900ns |
1.8μs |
7μs |
50μs |
300μs |
|
精度性能 |
±1% 电气，±5% 光电（针对光纤模型），±15% 光电（针对自由空间模型），所有光纤模型均经过校准 |
|||||||||||||
|
低通滤波器 |
可切换至10Hz |
|||||||||||||
|
输出 |
±10 V (@ ≥100 kΩ load) |
|||||||||||||
|
电源要求 |
推荐±15 V, +110 mA/−80 mA typ., ±200 mA |
|||||||||||||
|
控制界面 |
5个光隔离数字输入，TTL/CMOS兼容，模拟偏移控制电压输入 |
|||||||||||||
|
设备尺寸 |
170 x 60 x 45 mm (长 x 宽 x 高), 重 320 g (0.74 磅.) |
|||||||||||||
|
设备尺寸 |
170 x 60 x 45 mm (长 x 宽 x 高), 重 320 g (0.74 磅.) |

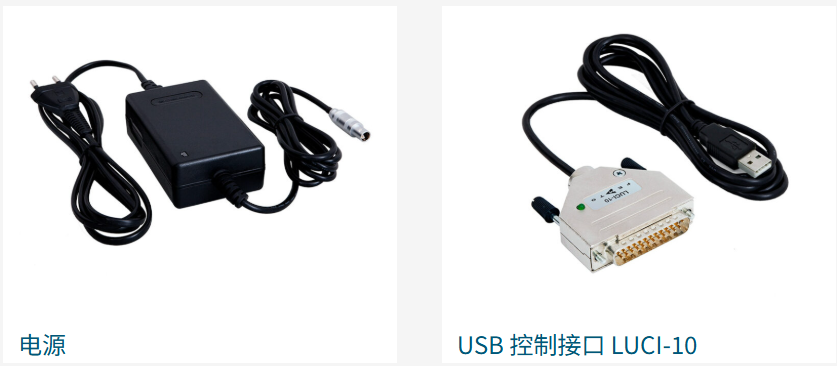

偏移可通过微调电位器或外部控制电压进行调节。LED过载指示。输出短路保护。通过3针Lemo®插座供电。设备提供一个配对连接器。可选的PS-15电源供应可用。更多信息请参阅数据表或联系销售。

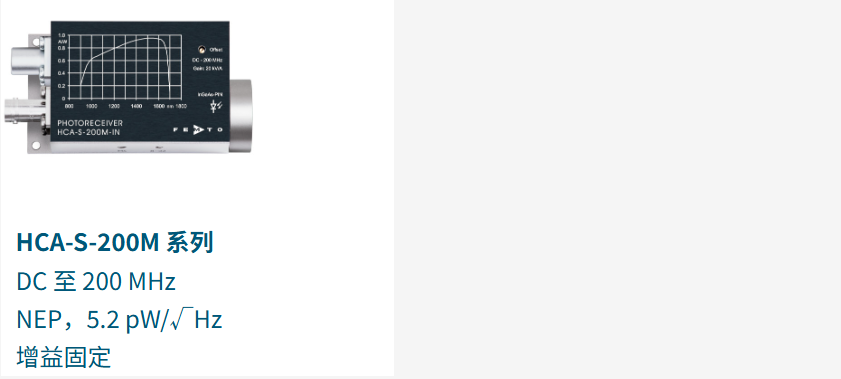

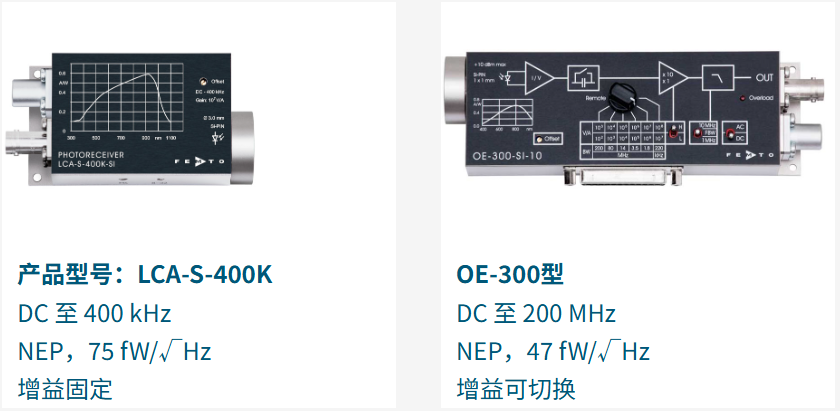

相关产品/配件
