产品描述
DLPCA-200 可变增益跨阻放大器功能丰富，专为需要将小电流转换为可用电压的各种应用而设计。例如，它适合低至 μs 区域的时间分辨电流和电荷测量，以及用作光电二极管或锁相系统的前置放大器。DLPCA-200 提供从 103 到 1011 V/A 的可变跨阻增益，允许灵敏地测量亚皮安到毫安范围内的电流。其可切换的 AC/DC 耦合、10 Hz 低通滤波器和可调失调控制可用于使放大器适应不同的测量任务和信号条件。提供连接到输入插座屏蔽层的可调偏置电压，以优化连接到放大器输入的外部光电二极管的速度和噪声性能。它适合作为通用实验室放大器。
所有功能都可以通过开关手动设置，也可以通过远程控制通过光隔离接口进行设置。坚固而紧凑的 EMI 屏蔽外壳，专为用户而设计，即使在恶劣和嘈杂的环境中也能正常运行。
与其他放大器不同，DLPCA-200 不需要特别的调整，例如针对不同信号源的频率补偿。增益保持恒定，频率响应平坦，即使对于高达1 nF的高源电容也是如此。通过仔细的放大器设计和发货前的全面测试，可以避免增益峰值甚至振荡等常见问题。
此外，DLPCA-200 即使在大增益设置下也能提供高速。在1011 V/A的高增益设置下，它提供1.1 kHz的3 dB带宽和300 μs的上升时间。对于不需要全带宽的低频应用，该装置具有可切换的 10 Hz 低通滤波器，以消除宽带噪声，从而实现精确和低噪声的直流电流测量，低至飞安。
产品特征
• 跨阻放大器，增益从103到1011 V/A
• 输入噪声低至 4.3 fA/√Hz
• 带宽高达 500 kHz
• 上升时间低至 700 ns
• 可调偏置电压
• 手动和远程控制
应用
• 用于电流测量的电流-电压转换器
• 通用实验室放大器
• 光电二极管和光电倍增管放大器
• 扫描隧道显微镜（STM）
• 光谱学
• 粒子加速器/同步加速器的光束监测
• 电离检测器
• 用于锁相、A/D 转换器等的前置放大器
产品规格
|
型号 |
DLPCA-200 |
|||||||||||||
|
跨阻 [V/A] |
低噪声 |
高速 |
||||||||||||
|
带宽* （-3 dB） [Hz] |
103 |
104 |
105 |
106 |
107 |
108 |
109 |
105 |
106 |
107 |
108 |
109 |
1010 |
1011 |
|
上升时间* （10 % - 90 %） [ms] |
500 |
500 |
400 |
200 |
50 |
7 |
1.1 |
500 |
500 |
400 |
200 |
50 |
7 |
1.1 |
|
集成输入噪声* （峰峰值） |
700 ns |
700 ns |
900 ns |
1.8 µs |
7 µs |
50 µs |
300 µs |
700 ns |
700 ns |
900 ns |
1.8 µs |
7 µs |
50 µs |
300 µs |
|
频谱输入噪声密度[/√Hz] |
20 pA |
2.3 pA |
450 fA |
130 fA |
43 fA |
13 fA |
4.3 fA |
13 pA |
1.8 pA |
440 fA |
130 fA |
43 fA |
13 fA |
4.3 fA |
|
精度性能 |
增益 ±1 %，平坦度 0.1 dB |
|||||||||||||
|
可调低通滤波器 |
可切换至 10 Hz |
|||||||||||||
|
输出 |
±10 V, ±30 mA |
|||||||||||||
|
偏置电压 |
±10 V，≤ 22 mA，连接到 BNC 输入插座的屏蔽层，可切换至 GND |
|||||||||||||
|
电源 |
±15 V，+120 mA / −80 mA（典型值），推荐±200 mA |
|||||||||||||
|
控制界面 |
5路光隔离数字输入，TTL/CMOS兼容，模拟失调控制电压输入 |
|||||||||||||
|
尺寸重量规格 |
170 x 60 x 45 毫米（长 x 宽 x 高），重量 320 克（0.74 磅） |
|||||||||||||
偏移可通过微调电位器或外部控制电压进行调节。LED 过载指示。输入保护，可防止 ±3 kV 瞬变。输出短路保护。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息，请查看数据表或联系销售。

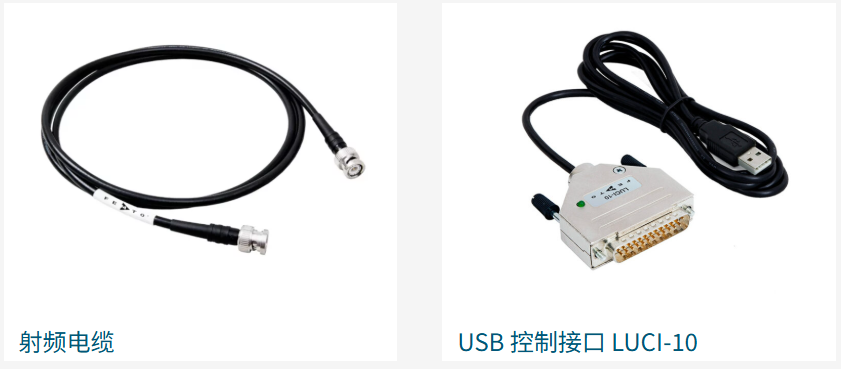

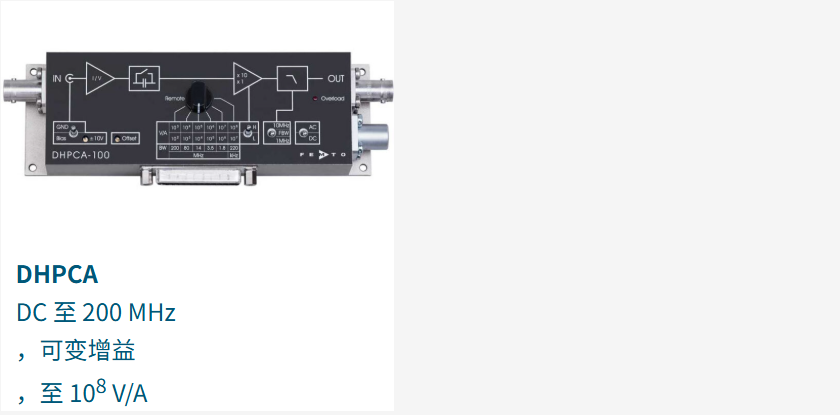

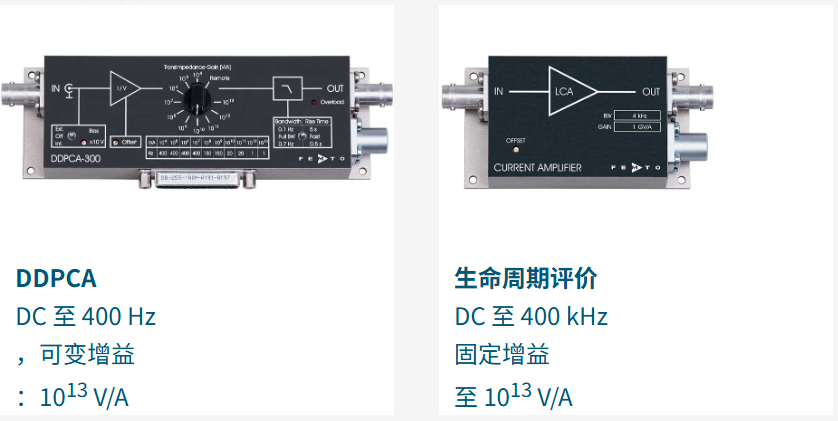

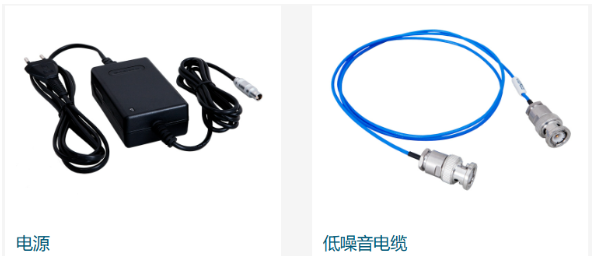

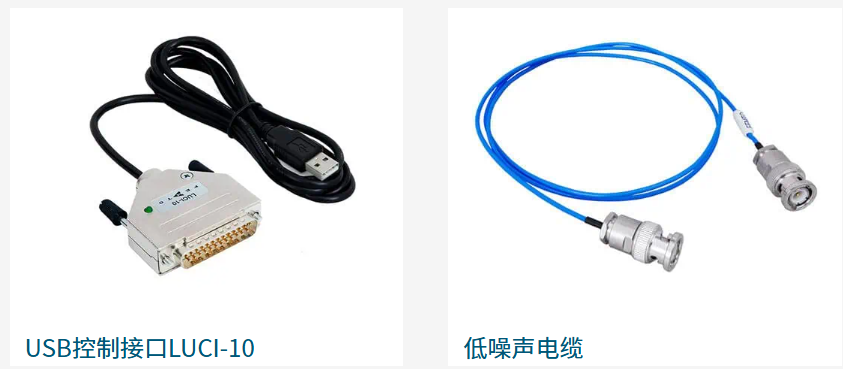

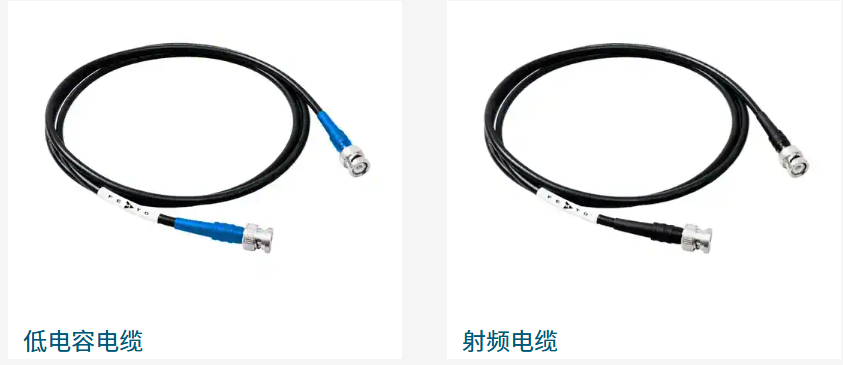

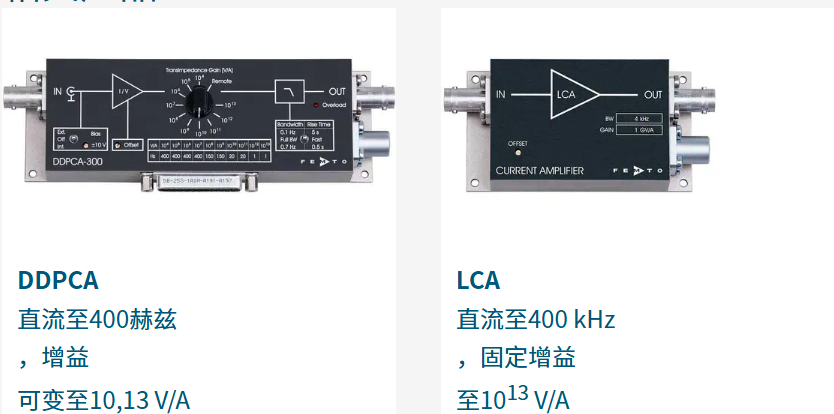

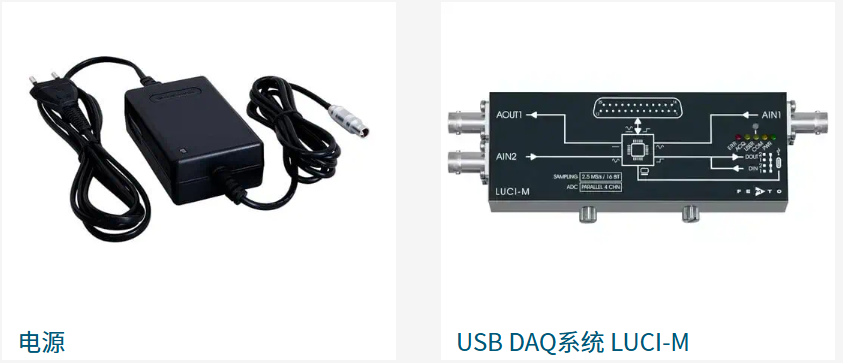

相关产品/附件
