ORPHEUS-F

宽带宽混合光学参量放大器

结合共线和非共线 OPA 的特性
650 – 900 nm & 1200 – 2500 nm 可调波长
单脉冲 – 2 MHz 重复频率
脉宽 < 100 fs
可调光谱带宽
波长调谐无间隙的长脉冲模式

详情

ORPHEUS-F 是一种混合光参量放大器（OPA），既有非共线 OPA （即 NOPA）产生的短脉冲持续时间，又有共线 OPA 提供的宽波长调谐范围。

ORPHEUS-F 的信号光波长在 650 – 900 nm 范围内调谐，并可通过基于棱镜的简单压缩器将脉宽压缩至 25 – 70 fs。闲频光波长在 1200 – 2500 nm 范围内调谐，并可压缩至 40 – 100 fs。此外，可选配的长脉冲模式可以提供 900 – 1200 nm 波长可调范围，以实现无间隙连续可调。

与基础 ORPHEUS 型号相比，ORPHEUS-F 可提供更短的脉宽；与非共线 ORPHEUS-N 相比，它可提供更宽的调谐范围。因此，对于许多科研应用，ORPHEUS-F 是较好选择。

对于紧凑型单箱解决方案，请参阅 ORPHEUS-F 配置中的 I-OPA。

主输出 (650 – 900 nm 和 1200 – 2500 nm)

型号	ORPHEUS‑F
运行模式	短脉冲模式 ¹⁾	长脉冲模式
谐调范围	650 – 900 nm (信号光) 1200 – 2500 nm (闲频光)	650 – 1010 nm (信号光) 1050 – 2500 nm (闲频光)
泵浦功率	≤80 W
泵浦能量	10 – 500 µJ
转换效率 ²⁾	> 7% @ 700 nm
集成 2H (515 nm) 转换效率 ³⁾	> 35 %
压缩前的脉宽 ¹⁾	< 290 fs
光谱带宽	200 – 750 cm^-1 @ 650 – 900 nm	75 – 220 cm^-1 @ 650 – 900 nm
压缩后的脉宽 ¹⁾	< 55 fs @ 800 – 900 nm < 70 fs @ 650 – 800 nm < 100 fs @ 1200 – 2000 nm	n/a
压缩器透射率	> 65% @ 650 – 900 nm > 80% @ 1200 – 2000 nm	n/a
长期功率稳定性 (8小时) ⁴⁾	< 2% @ 800 nm
脉冲能量稳定性 (1分钟) ⁴⁾	< 2% @ 800 nm

1）在短脉冲模式下，宽带宽脉冲在外部被压缩。典型的脉宽为，压缩前：120 – 250 fs，压缩后：25 – 70 fs @ 650 – 900 nm，40 – 100 fs @ 1200 – 2000 nm。
2）指定为压缩前泵浦功率的百分比。信号光和闲频光的峰值转换效率等于 10%。
3）在指定的出光口；与 OPA 输出不同步。
4）平均脉冲能量的正规化的均方根，NRMSD。

波长扩展输出 (325 – 15 000 nm) 1）

型号	ORPHEUS‑F
运行模式	短脉冲模式 ²⁾	长脉冲模式
325 – 450 nm (SHS)	> 1%	n/a
325 – 505 nm (SHS)	n/a	> 1%
525 – 650 nm (SHI)	n/a	> 0.5%
600 – 650 nm (SHI)	> 0.5%	n/a
210 – 252 nm (FHS)	n/a	> 0.1%
263 – 325 nm (FHI)	n/a	> 0.1%
2500 – 15000 nm	参见 ORPHEUS-MIR

1）对于 > 15 μJ 泵浦脉冲能量。
2）在短脉冲模式下，宽带宽脉冲在外部被压缩。典型的脉宽为，压缩前：120 – 250 fs，压缩后：25 – 70 fs @ 650 – 900 nm，40 – 100 fs @ 1200 – 2000 nm。

泵浦激光器要求

型号	ORPHEUS-F
所需泵浦激光器	PHAROS 或 CARBIDE
中心波长	1030 ± 10 nm
泵浦功率	≤80 W
重复频率	单脉冲 – 2 MHz
泵浦单脉冲能量	10 – 500 μJ
脉宽 ¹⁾	180 – 300 fs

1）FWHM (半高全宽)，假设为高斯脉冲波形。

环境和使用要求

型号	ORPHEUS-F
工作环境 ¹⁾	19 – 25 ºC (建议使用空调)
相对湿度 ¹⁾	20 – 70% (无冷凝)
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz
额定功率	120 W
额定功耗	待机时: 10 W 波长调谐时可达: 100 W

1）规格保证在温度变化为±1℃和湿度变化为±10%的情况下有效。

详情

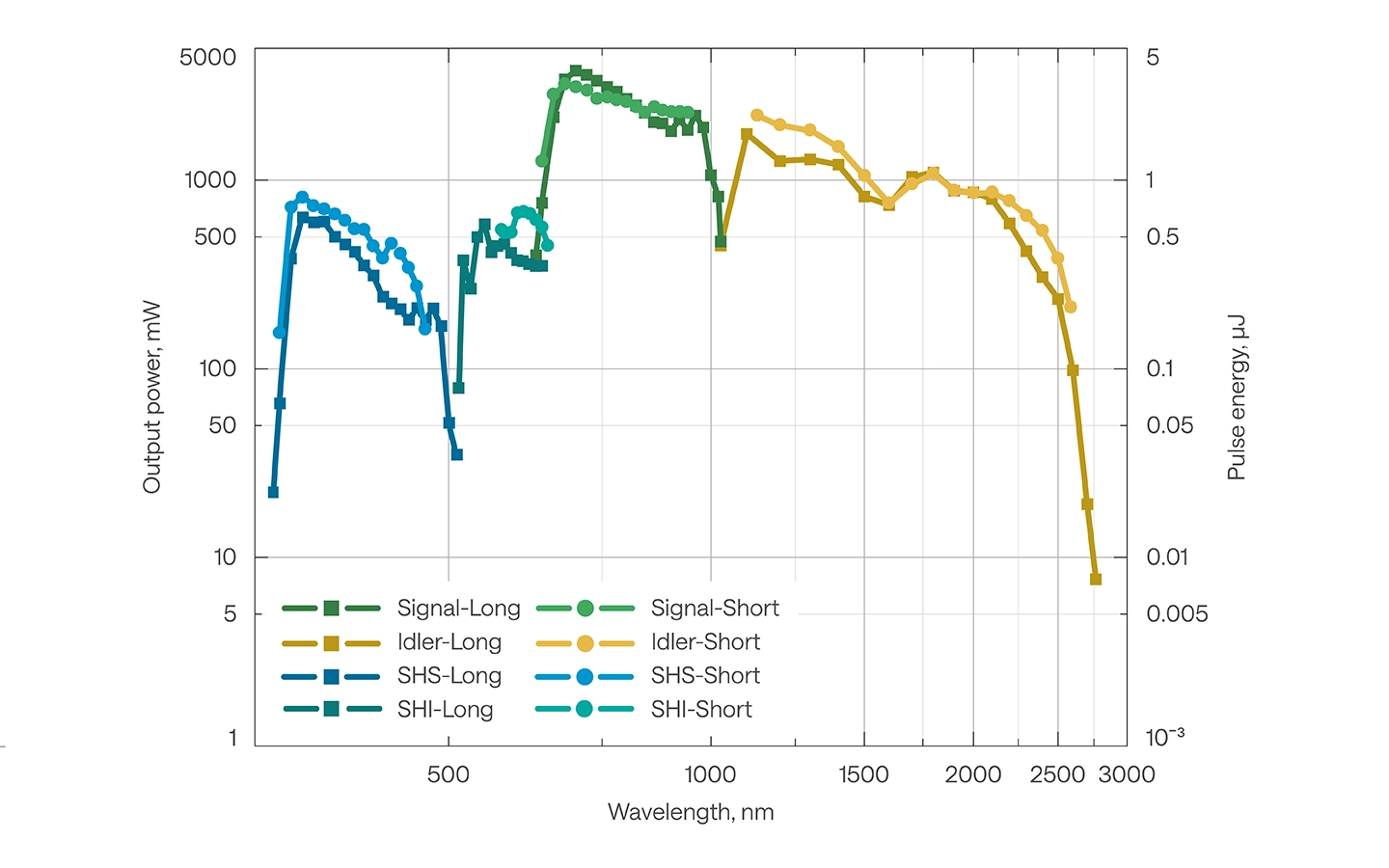

ORPHEUS-F 的典型调谐曲线。泵浦： 40 W，40 μJ，1000 kHz

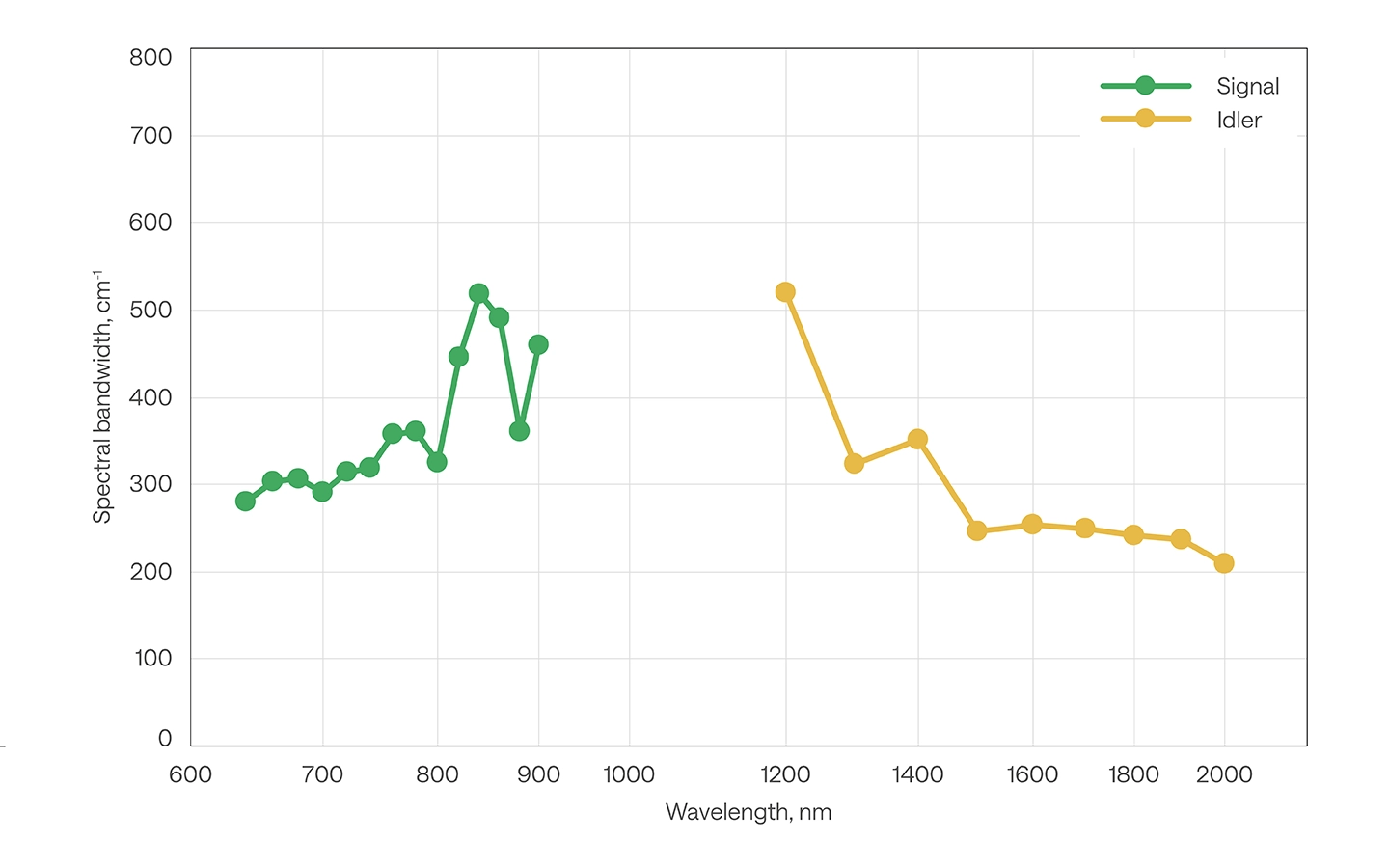

ORPHEUS-F 的典型光谱带宽

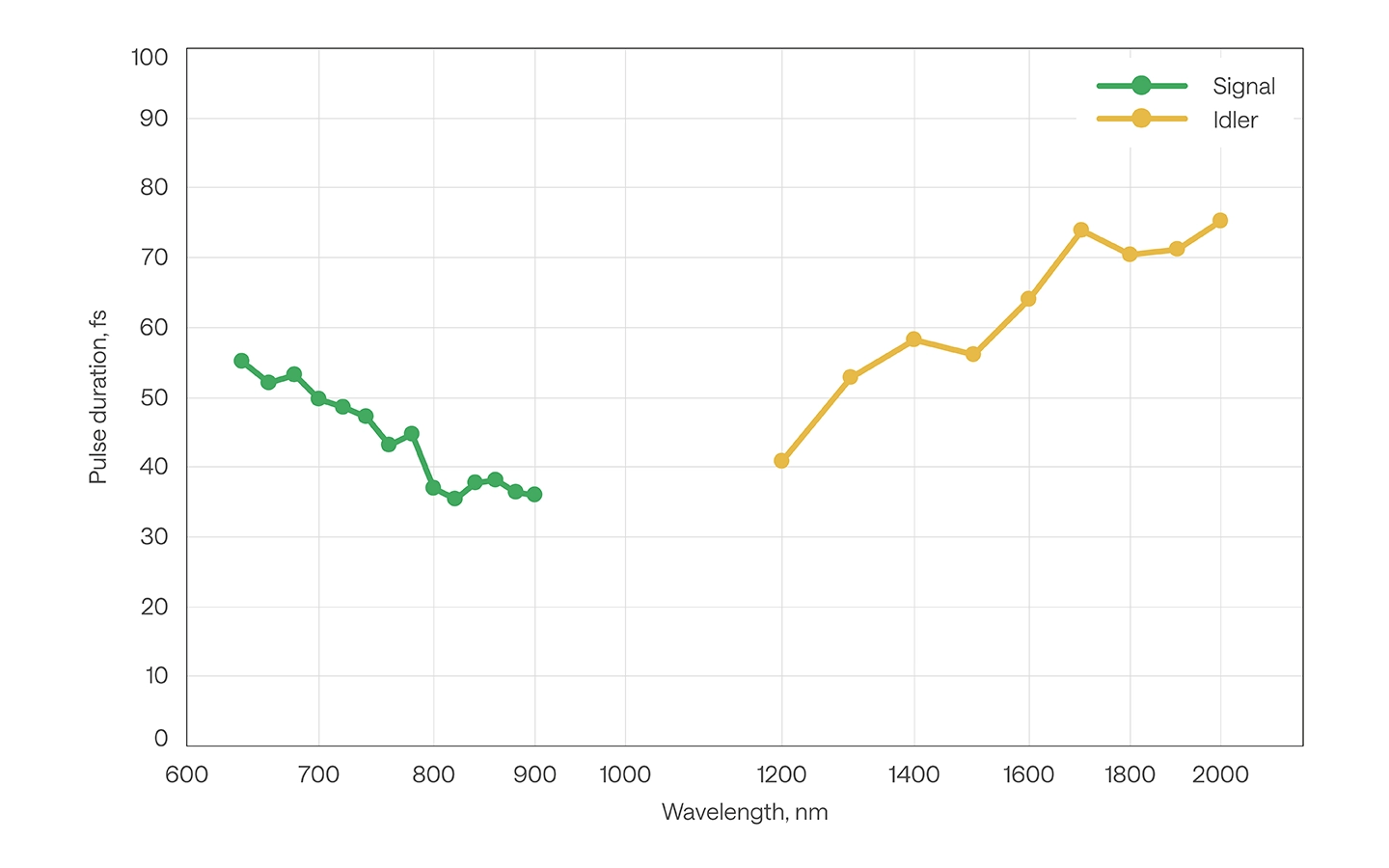

压缩后的 ORPHEUS-F 脉宽

有关自定义调整曲线值，请访问 Optics ToolBox。

详情

ORPHEUS-F 轮廓图

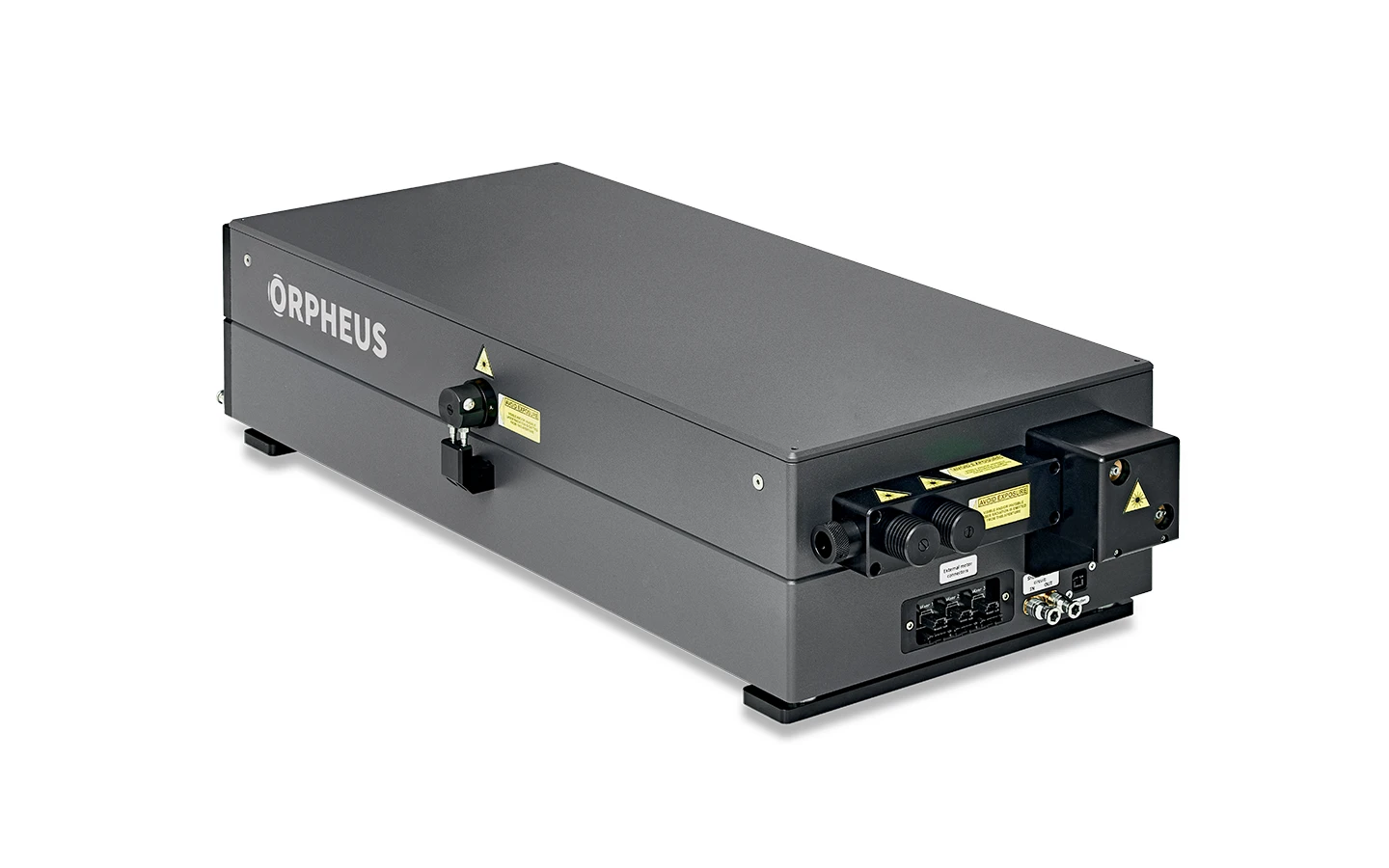

ORPHEUS-F 宽带宽混合光学参量放大器
